進芯電子推出車載12V/24V電子風扇方案

2024-06-12 來源:原創 瀏覽量:10104

分享到：

隨著汽車產業“新四化”的加深，風扇、冷卻液泵等車載小型設備的電氣化控制也在不斷推進。電子風扇幫助內燃機、電池等發熱設備進行散熱，是車載熱管理系統中的重要一環。

目前電子風扇市場大多使用小型無刷直流電機驅動解決方案，為此，進芯電子推出了功率400W-12V/600W-24V電子風扇解決方案。該方案采用PWM/LINK通訊方式進行調速和故障反饋，使用單電阻弦波方案，具有順逆風啟動、電路簡單、控制穩定、成本低等優點。電子風扇方案以進芯ADM16F03A2 DSP作為主控芯片。

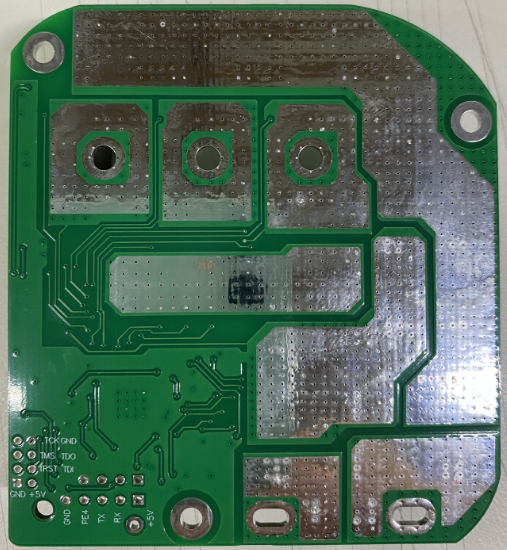

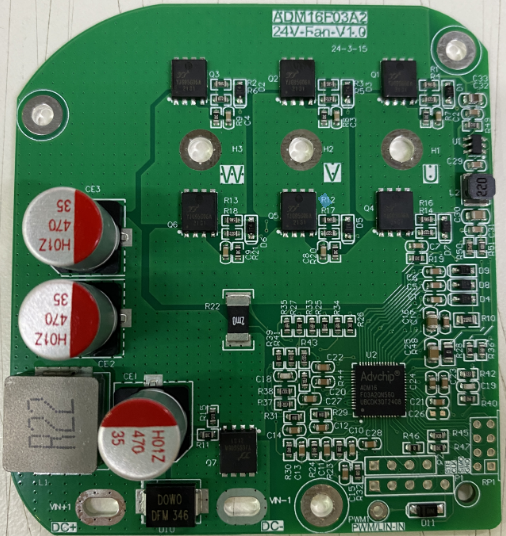

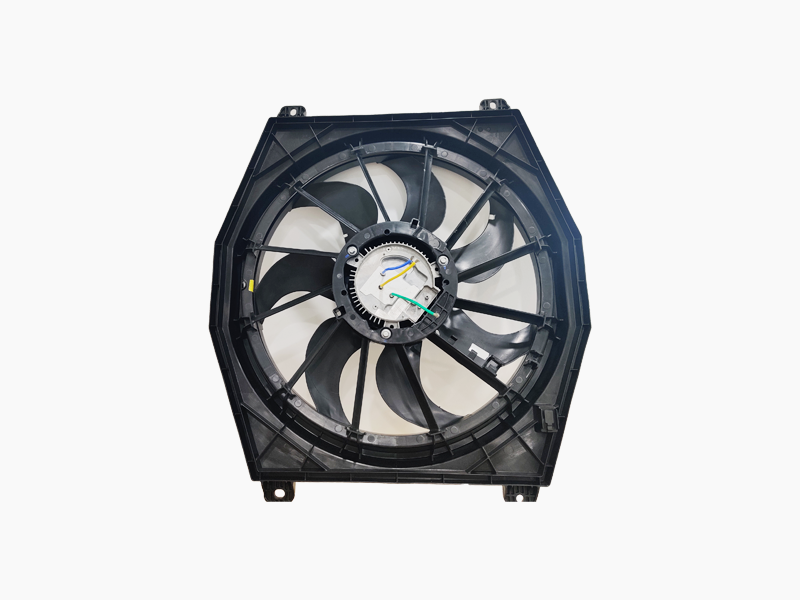

圖1 產品樣機圖

ADM16F03A2簡介

ADM16F03A2是面向無刷電機控制的16位改進型DSP，集成LDO和6NMOS預驅模塊，搭載150MHz主頻16位DSP處理核+加速運算單元，事件管理器，SPI和SCI模塊，12位ADC，并集成運算放大器、電壓比較器和LIN收發器；可構成控制核心，支持有感、無感、方波、弦波等多模式無刷電機控制。下表是ADM16F03A2電機控制方面的資源簡介。

主架構	C2000系列，16位定點DSP
主頻	150Mz
存儲資源	4Kx16位 SARAM、(256+256+32)x16位DARAM、32Kx16位Flash
通訊接口	SCI、SPI、LIN
外設	六路NMOS Pre-Driver+4TCON+3CAP+QEP+延時濾波+運算加速單元（除法+開方+反正切+帕克變換+32位乘法移位
模擬外設	OPA+3PGA+5比較器+溫度傳感器
電機驅動方式	有感/無感方波有感/無感弦波
封裝	QFN56 封裝

表一 ADM16F03A2電機控制相關資源

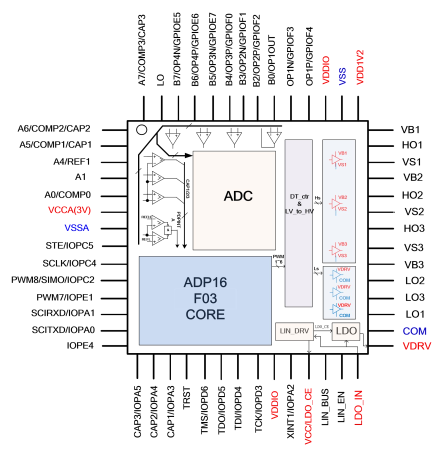

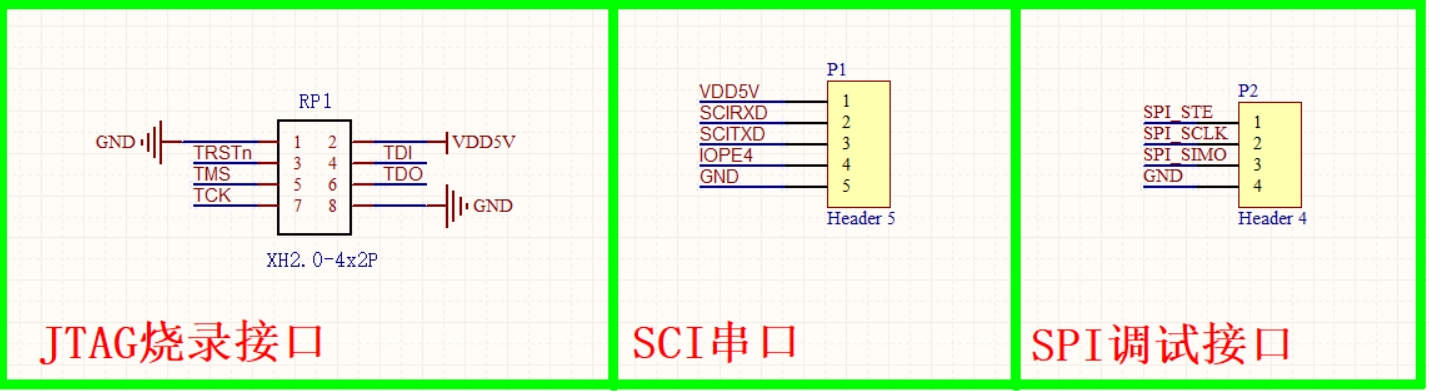

同時， ADM16F03A2支持JTAG在線仿真，支持串口SCI方式的最低僅需四線的快速燒錄模式。以下為ADM16F03A2芯片引腳定義排布圖：

圖2 芯片引腳定義排布圖

ADM16F03A2應用優勢

ADM16F03A2是一款高度集成的高性能BLDC/PMSM控制器，封裝為QFN56，用戶在設計電機控制系統時可實現最優的性價比，ADM16F03A2內部集成了六路 NMOS Pre-Driver，運算放大器，PGA，比較器，高速ADC,SCI,SPI和LIN等模塊。同時，采用高性能16位CPU,內嵌 32Kx16 位 Flash, 最高工作頻率為150MHz，可滿足高性能無刷電機控制的應用要求，并簡化系統硬件成本。適用于BLDC/PMSM電機方波、SVPWM/SPWM、FOC 驅動控制。

硬件模塊介紹

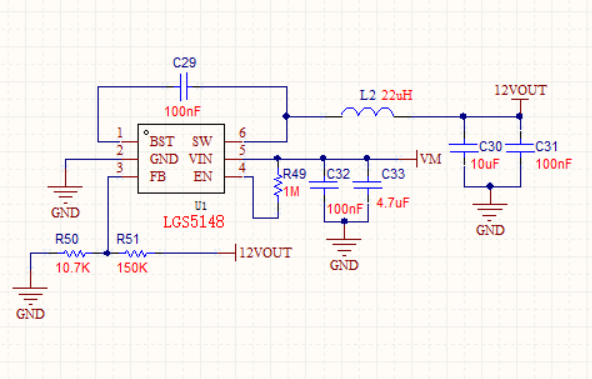

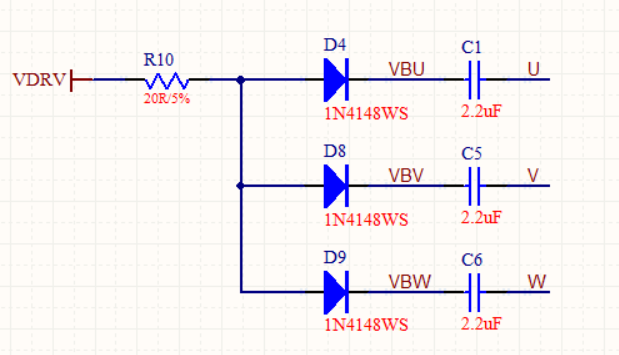

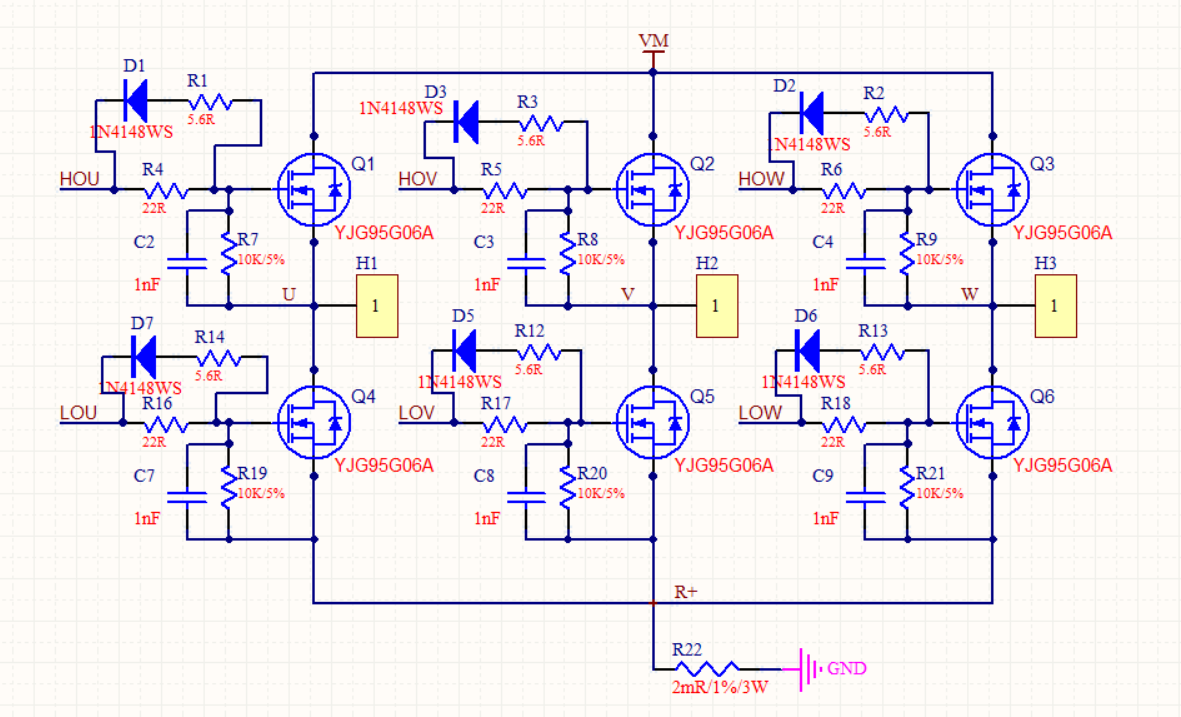

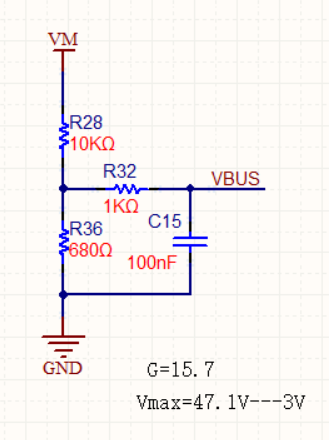

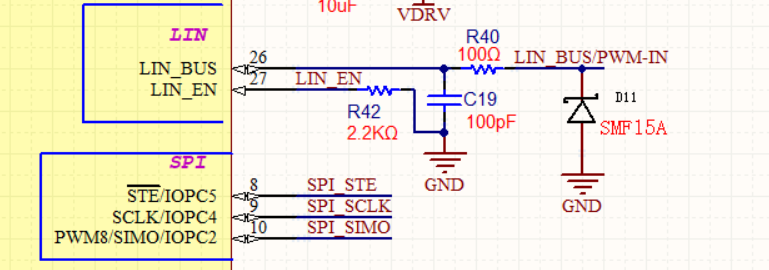

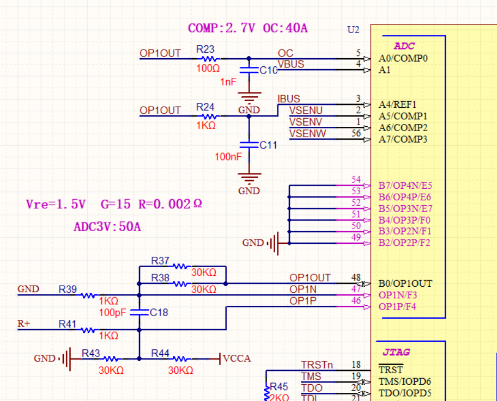

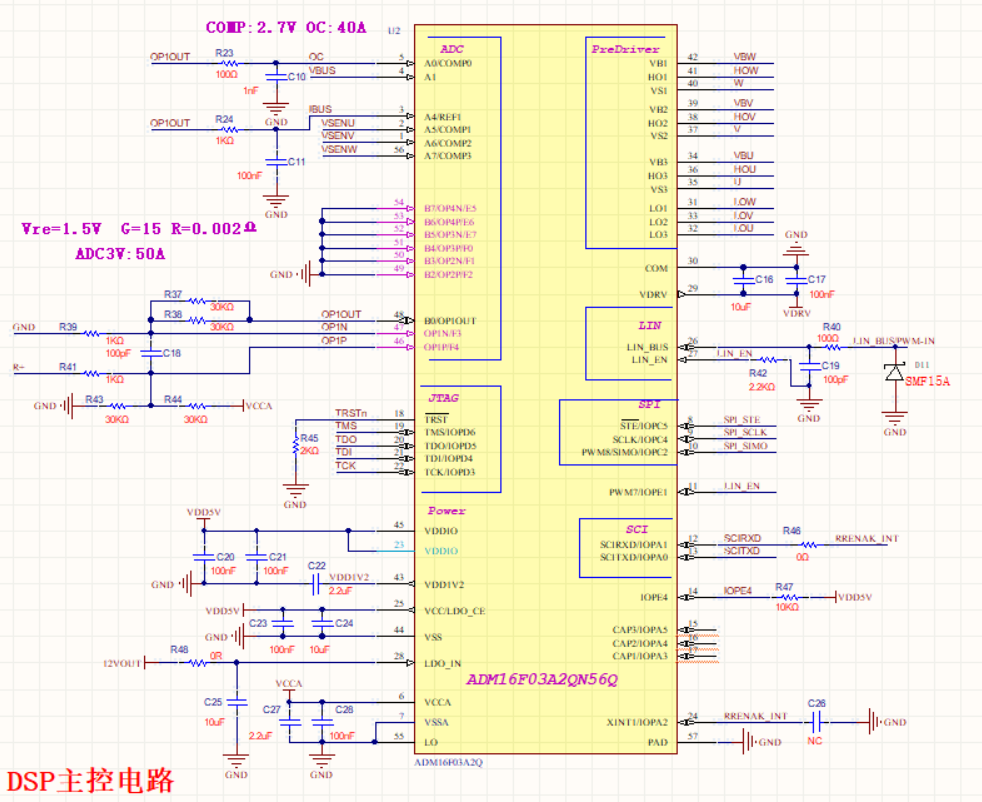

電路模塊主要包括：輸入防反及濾波電路部分、24V轉12V系統供電電路（24V方案）、ADM16F03A2最小系統、功率橋電路、ADC母線電壓采樣電路、單電阻采樣運放采樣電路、自舉電路和PWM/LIN通訊反饋電路。

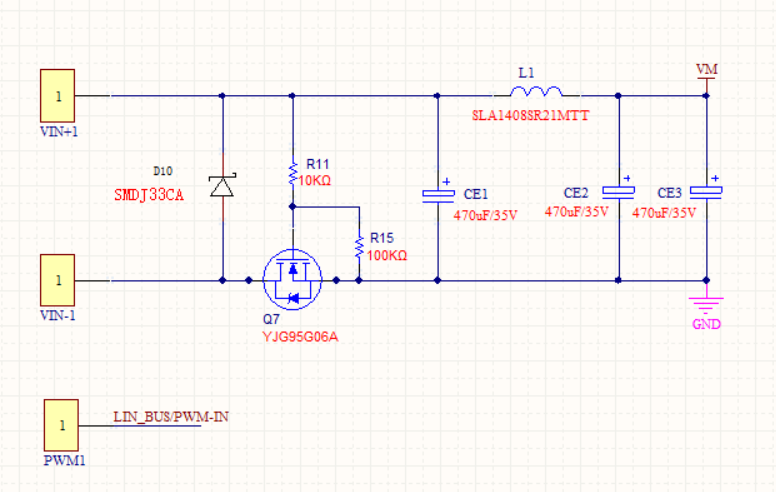

? 輸入防反及濾波電路部分

輸入通過N管，實現防反功能，加上Π型濾波電路，減少噪聲或干擾信號。
